Piloter un radiateur fil pilote avec Shelly 2PM

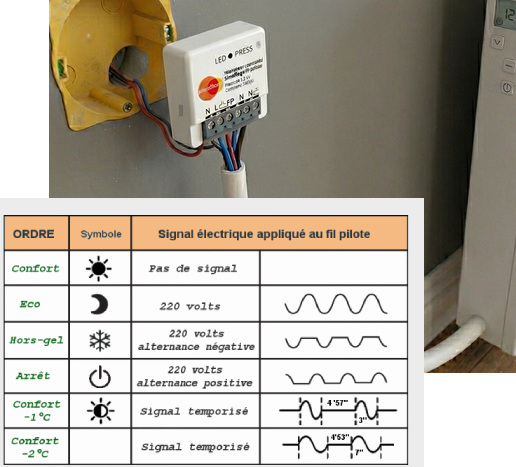

On trouve quelques modules connectés « fil pilote » pour radiateurs ; que ce soit chez Enki ou même Schneider dernièrement. Mais en Zigbee, et nécessitant parfois une box propriétaire.
Pour différentes raisons, je n’ai pas souhaité utiliser ces modules tout prêts ; en plus, je n’ai besoin que du mode éco, et j’ai des Shelly sous la main…

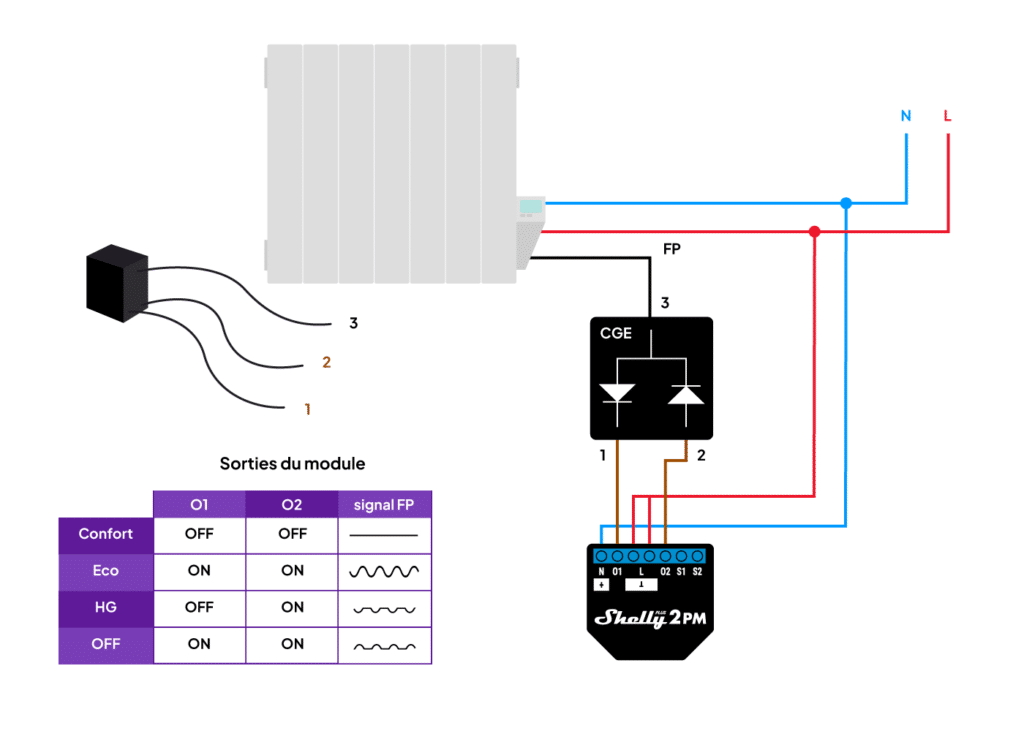

Ce qui se fait généralement, c’est d’utiliser un Shelly 2PM et deux diodes montées tête-bêche ; afin d’avoir quatre modes de pilotage disponibles, comme vous pouvez le voir sur ce schéma de Domadoo :
Le gros problème de cette solution pour moi, c’est qu’on dit adieu à la mesure de la consommation vu que le courant qui passe dans le module ne sert qu’au pilotage. Or c’est vraiment important dans mon cas d’avoir la mesure de consommation.

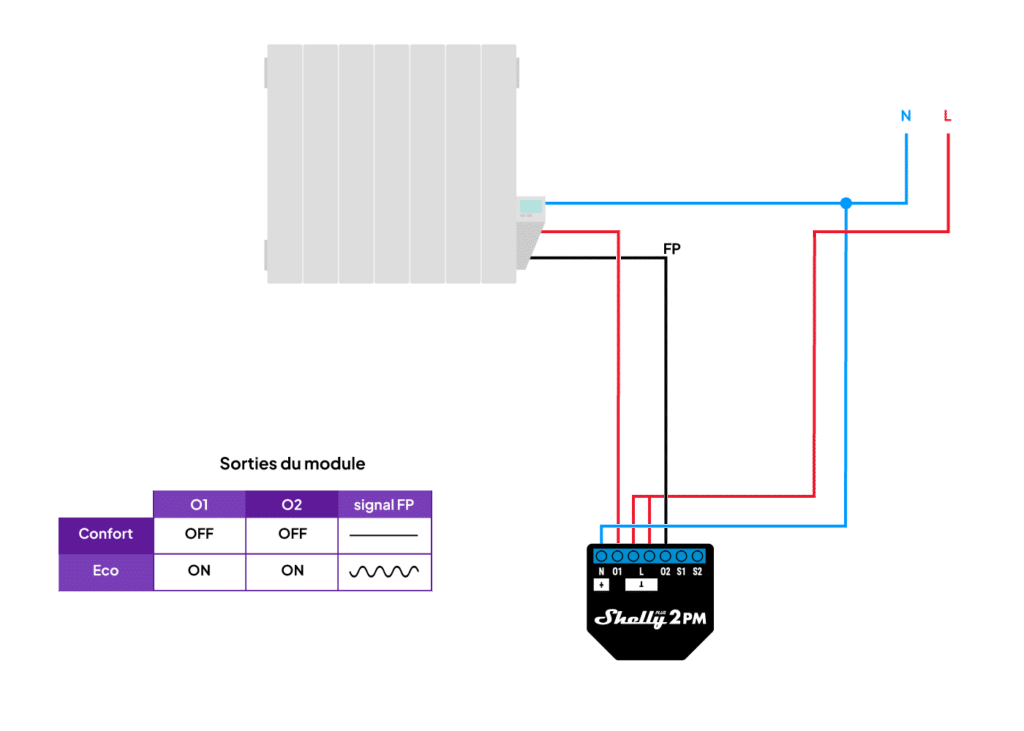

J’ai donc fait comme ceci :
Un module par radiateur de cette façon :
- Sortie 01 : l’alimentation du corps de chauffe ;
- Sortie 02 : l’alimentation du fil pilote.

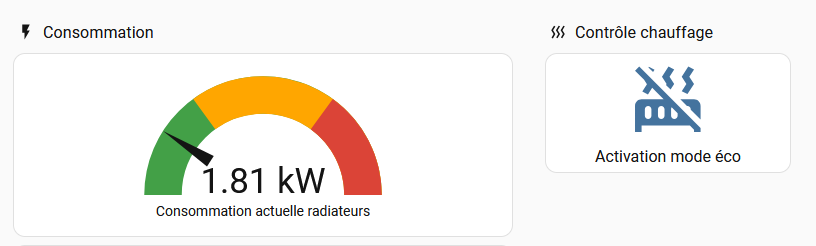

Et voilà, après quelques manipulations, j’ai la conso de tous mes radiateurs en direct et un bouton toggle pour activer/désactiver le mode éco dans mon Home Assistant ! 💙
